北京鸿耀科技发展有限公司-技术指导手册1

楼宇自控设备安装说明及图示

（一）、传感器安装图纸

以下是建筑设备监控系统中的典型传感器的安装图纸：

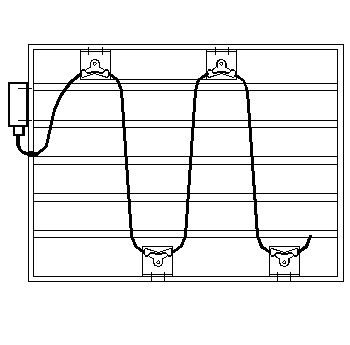

1、防冻开关

安装注意事项：

    A、安装时为避免损坏机组表冷盘管，建议机组上开孔时，打开机组门，由机组内向外开孔。

    B、防冻开关毛细管在安装时，要装在盘管靠近风机侧（非新风管侧），固定时要“W”方式进行，同样注意不要破坏表冷器。

    C、传感器宜安装在便于调试、维修的位置。

    D、传感器安装完毕后对孔洞应做密闭处理。

接线：

A、 要接常开接点，即低温动作时闭合，平时开路的接点。

B、 两芯非屏蔽线缆，不分正负。

2、压差开关

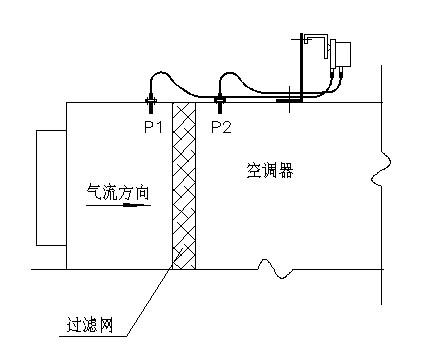

    A、做过滤网报警时，安装位置详见下图：

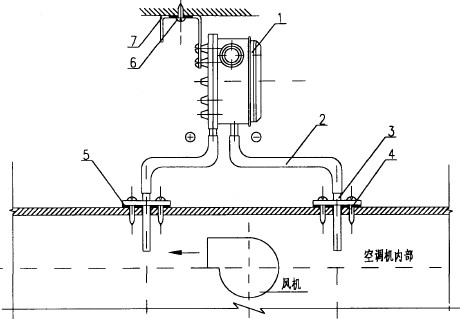

   B、做风机状态时，安装位置详见下图：

安装注意事项：

    A、传感器宜安装在便于调试、维修的位置。

B、风压压差开关的安装应在风管保温层完成之后。

    C、风压压差开关安装完毕后对孔洞应做密闭处理。

    D、风压压差开关的线路应通过软管与压差开关连接。

接线：

    A、要接常开接点，即低温动作时闭合，平时开路的接点。

A、 两芯非屏蔽线缆，不分正负。

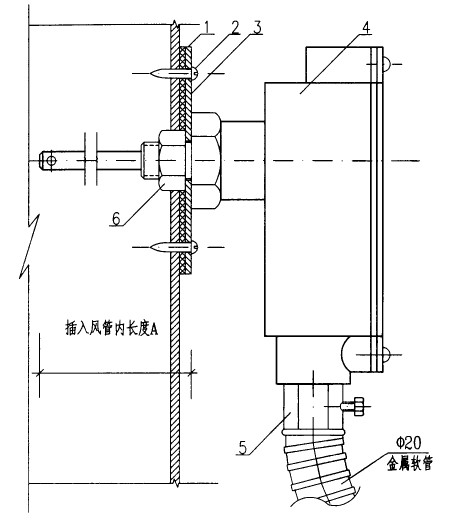

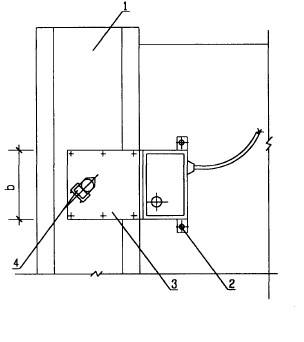

3、风管型温度、温/湿度传感器

安装注意事项：

1、传感器宜安装在便于调试、维修的位置。

2、传感器应安装在风速平稳，能反映温、湿度的位置。

3、按点表所列的新风、回风、送风等，装在相应的风道上。

接线：

A、 温度传感器为两芯屏蔽线缆，不分正负。

B、 温湿度传感器至少四芯屏蔽线缆，按说明书指示接线。

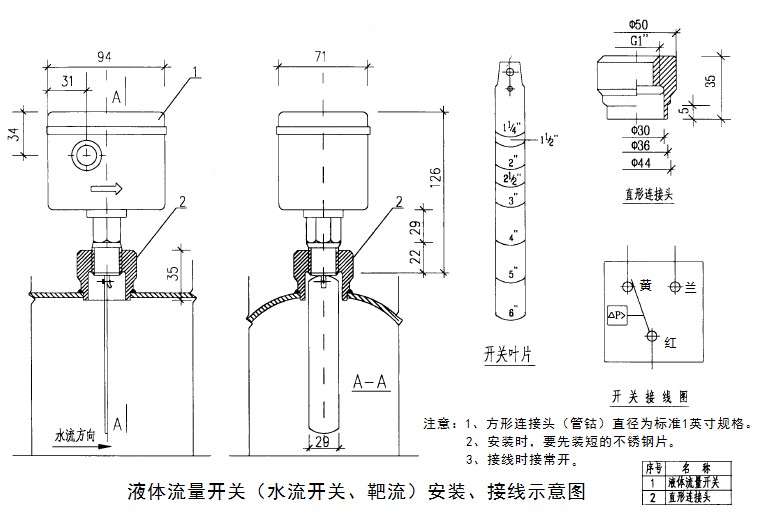

4、水流开关

安装注意事项：

A、 传感器宜安装在便于调试、维修的位置。

B、 传感器应安装在水速平稳的水平管道上，注意水流方向需要和传感器上所标一致。

接线：

A、 要接常开接点，即低温动作时闭合，平时开路的接点。

B、 两芯非屏蔽线缆，不分正负。

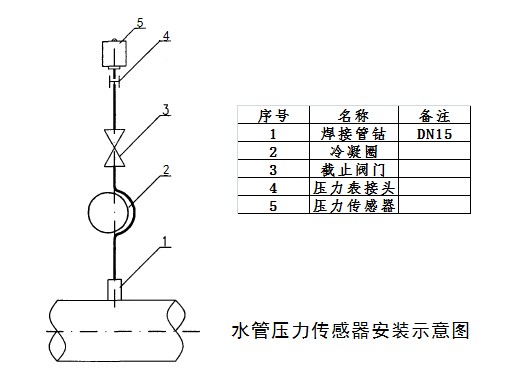

5、水压力传感器

安装注意事项：

A、 传感器宜安装在便于调试、维修的位置。

B、 传感器应安装在水速平稳的水平管道上。

接线：

A、 屏蔽线缆，按说明书指示接线。

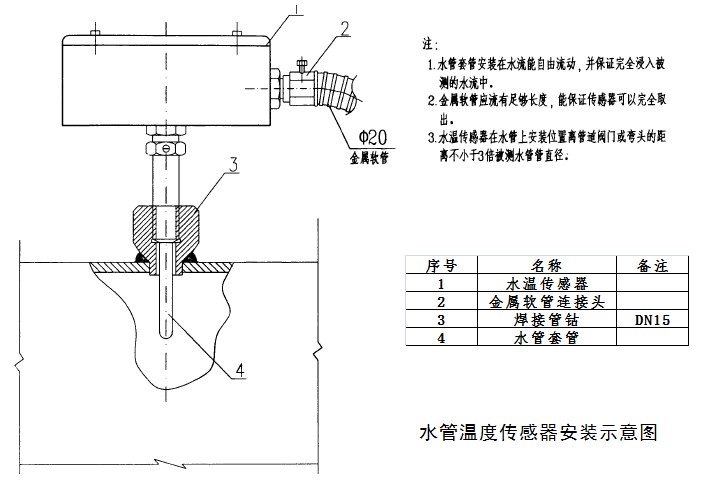

6、水温度传感器

安装注意事项：

A、 传感器宜安装在便于调试、维修的位置。

B、 传感器应安装在水速平稳的水平管道上。

接线：

A、 要接常开接点，即低温动作时闭合，平时开路的接点。

B、 两芯屏蔽线缆，不分正负。

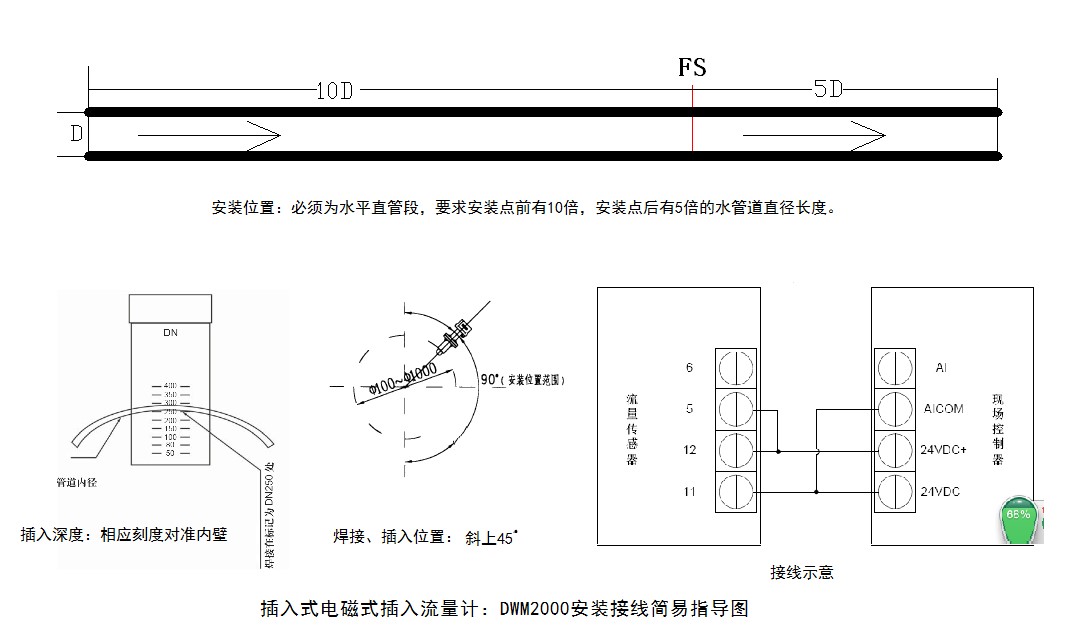

7、水流量传感器

安装注意事项：

A、 传感器宜安装在便于调试、维修的位置。

B、 对安装位置的水平直管道有严格要求，见上图。

接线：

A、 屏蔽线缆，按说明书指示接线。

（二）、风阀执行器、

安装注意事项：

A、 风阀控制器在安装前宜进行模拟动作。

B、 风阀控制器与风阀门轴的连接应固定牢固。

C、 风阀控制器上的开闭箭头的指向应与阀门开闭方向一致。

D、 风阀控制器安装后，风阀控制器的开闭指示位应与风阀实际状况一致，宜面向便于观察的位置。

接线：

A、 开关型为非屏蔽线缆，按说明书指示接线。

B、 调节型为屏蔽线缆，按说明书指示接线。
