IBMS系统集成

建筑智能化-IBMS系统集成

. 系统集成概述

建筑智能化IBMS系统集成就是充分利用现代计算机网络通信与信息技术,将建筑或园区内部众多的智能化弱电子系统,集成在一体化的高速通信网络和统一的系统平台上,实现统一的人机界面和跨系统、跨平台的管理和数据访问,建设基于公共广域网的智能化集成管理系统(IBMS),以实现信息综合管理和资源共享,从而达到建筑综合管理、指挥调度、运营与维修管理、客户服务管理、物业管理智能化的目的,给用户营造一个安全、高效、舒适、便利的工作氛围。

其集成范围包括:建筑设备自动化系统BAS、火灾自动报警及消防联动系统FAS、安防自动化系统SAS、办公自动化系统OAS、通信自动化系统CAS等。

. 设计原则

本项目中央集成管理系统的设计,将遵循以下原则:

1.设计标准定位:本项目弱电工程弱电系统总体设计标准定位为甲级标准(参考智能建筑设计标准[DB/T50314-2000])

2.标准化:本工程设计及其实施将按照国家和北京地方的有关标准进行。我们所选用的系统,设备,产品和软件完全符合工业标准或主流模式和开放的国际标准和协议。

3.先进性:系统不但可以收集大量的实时数据和历史数据,而且还为各种企业系统的分析和集成提供挖掘这些数据的能力。本系统通过使用各种开放的行业标准,如JAVA, XML, DCOMCORBA,对来自现场设备的大量信息提供方便的存取。

4.实用性:系统能够满足跨行业控制系统的需求、充分考虑投入产出。符合本工程实际需要的国内外有关规范的要求,并且易于实现,操作方便。

5.合理性和经济性:在保证先进性的同时,以提高工作效率,节省人力和各种资源为目标进行工程设计,充分考虑系统的实用和效益,争取获得最大的投资回报率。

6.安全性可靠性:安全和可靠是对智能建筑的基本要求,是本集成管理系统工程设计所追求的主要目标。系统应具备基于互联网实时控制能力。系统为实时控制提供一个在保持准确性和完整性的同时又满足Internet/Intranet的开放性的多厂商互用系统。本系统在Internet/Intranet之间设置防火墙,使用JAVA安全模型,并在数据库的6个允许级别中使用各种个别定义的能力提供8个安全组。可为每个工作站、每个对象和主页等进行安全授权。JAVA安全模型具有数字签名检验。系统主服务器采用双机热备份的模式。

 7.模块化和可扩充, 继承性:集成管理系统的总体结构采用模块化结构、标准的协议,具有很好的兼容性和可扩充性,既可使不同厂商的设备产品综合在一个系统中,又可使系统能在日后得以方便地扩充,并扩展另外厂商的设备产品。系统为保护已有的投资提供理想的集成平台,使新老产品的技术有效集成在一起,并容易地将老产品的技术升级到当前基于互联网的系统。

 8.可维护性:系统支持真正的即插即用多协议互用性,可以大幅度降低系统部署和维护成本。本系统的体系结构提供预建造的、预测试的、高可靠性的并易于部署、维护的信息基础架构。

9.方便性和舒适性:我们提供的弱电系统十分便于操作使用,将为本项目弱电工程的拥有者,管理者及其客户提供最有效的信息服务,提供高效,舒适,便利和安全的工作环境。

10.良好的性价比:系统是多协议的开放体系结构可以满足集成各厂家的各种设备,能够在现实的控制系统的世界中保证很好的性能价格比。

11.执行速度快:系统是基于互联网并支持多种行业标准协议的并且也是一个多线程系统,能够更好在并发访问的情况下,保证响应时间。

12.灵活性:系统提供管理人员和用户灵活移动和变更设备的可能。

. 设计目标

“系统集成是智能建筑的关键。是智能建筑业主的需要,是智能建筑业的需要,也是智能建筑物业管理的需要”。《智能建筑设计标准》强调了甲级智能建筑标准:“必须具有各智能化系统的集成。接口应标准化、规范化,实现各智能化系统之间信息交换。”

本项目智能化弱电系统集成设计达到的目标:

1.实现对各机电子系统进行统一的监测、控制和管理。

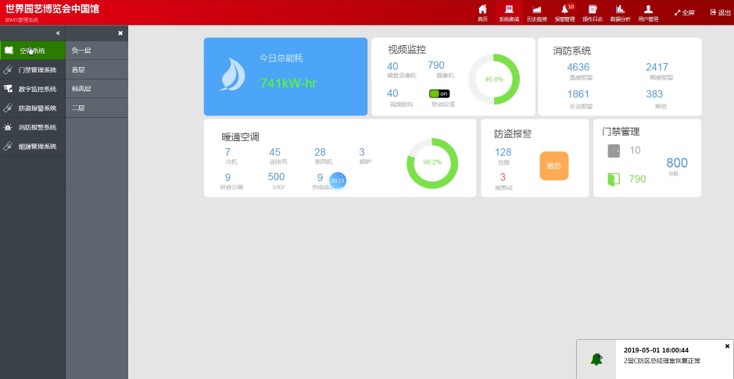

集成管理系统可将分散的、相互独立的弱电子系统,用相同的环境,相同的软件界面进行集中监视。使得到授权的各部门以及管理员可以通过自己的桌面计算机进行监视;可以看到诸如:环境温度、湿度等参数,空调、电梯等设备的运行状态,建筑的用电、用水、通风和照明情况,保安、巡更的布防状况,消防系统的烟感、温感的状态等等。这种监控功能是方便的,可以以生动的图形方式和方便的人机界面展示你希望得到的各种信息。在权限允许的条件下,可以通过桌面PC对相应的设备或系统进行控制和管理、维护。

2.实现跨子系统的联动,提高建筑的智能功能水平。

弱电系统实现集成以后,原本各自独立的子系统在集成平台的角度来看,就如同一个系统一样,无论信息点和受控点是否在一个子系统内都可以方便的建立关联关系。这种跨系统的控制流程,大大提高了建筑物的自动化水平。例如:当有人上班进入办公室,用智能卡开门时,楼宇自控系统将办公室的灯光、空调自动打开,门禁、考勤系统能够记录上下班人员和时间,同时CCTV系统也可由摄像机记录人员出入的情况。当建筑物发生火灾报警时,楼宇自控系统关闭相关空调电源,门禁系统打开房门的电磁锁,CCTV系统将相应部分的火警画面切换给主管人员和相关领导,同时停车场系统打开栅栏机,尽快疏散车辆。当系统在布防状态下,有人非法进入时,防盗报警系统发出报警,CCTV系统自动切换到报警处对应的画面,并进行录像。楼控系统自动打开相应通道的照明,门禁系统按程序锁死相应通道的门,方便抓捕等等。这些事件的综合处理,在各自独立的弱电系统中是不可能实现的,而在集成管理系统中却可以按实际需要设置后得到实现,这就极大地提高了大楼的集成管理水平。

3.提供开放的数据结构,共享信息资源,实现办公管理自动化、物业管理自动化。随着计算机和网络技术的高度发展,信息环境的建立及形成已不是一件困难的事。虽然系统产品供应商们正在努力制订各种应用层次的通讯协议标准,在目前条件下,真正限制信息系统发展的是不同数据类型之间的信息交换或者说是系统之间的通讯接口。如果集成信息系统无法得到需要的数据,就不能发挥有效的作用。弱电系统控制着建筑物内所有的机电设备,包括:空调系统、通讯系统、广播系统、安保系统等等,传统上各系统自成体系工作,并不和外界交换信息。由于数据结构、通讯格式的不同,集成管理系统无法采集所需的全部资料,导致用户花费大量资金、心血建立的信息服务系统、物业管理系统、设备维护系统、决策辅助系统等等就不能发挥应有的潜在能力或重复的投资建设。

4.建立一个对整幢大厦所有机电设备进行统一监视,测量和采集数据的电脑集成网络系统。在完成这样一个集成系统后,就可在此基础上开发大厦综合管理和信息服务系统,使大厦的物业管理真正做到高度集中,有效率和方便。最终向业主提供一个集成智能建筑管理系统。这种系统能综合利用大楼内各种以新技术收集到的有用信息,并加以分析整理,成为具有高附加值的资料。

5.通过开放的基于标准协议的各种接口(BACNetLonWorksMODbusODBC等)的集成框架,使智能系统内甚至一个子系统内可采用多种品牌产品,实现产品的优化组合,得到最佳的性价比。也使得业主在长期的使用维护中,不受特定产品厂家的制约。

本项目智能化系统集成应包括大厦管理所有需要集成的智能子系统,而且平台应是完全开放的,应为下属企业的实时信息交换和远程设备监控留下可能和接口,甚至可以在需要时接入生产管理功能。


. 技术要求

在满足上述核心功能要求的前提下,本方案应遵守如下技术路线:

控制平台不受硬件厂商的制约,能确保整个系统的经济性。

模块化的设计,能确保系统扩充的经济性和方便性。

采用先进的JAVAXML技术标准,提供随时、随地的Internet访问。

能为各种标准的、开放的协议提供有效的集成。

完善的报警管理和安全措施。

完善的管理工具,其中包括控制器IP地址的管理、数据库备份和恢复的实时时钟设置。

图形化的安装、调试环境。

基于广域网及Internet技术,可随时随地地访问所管理的系统,可为集中、统一的管理提供最经济的方案。

需建立在开放的控制系统基础上,具有价格优势,允许用户选择性能、价格比最优的产品,能免费连接目前楼宇自控的MODbus BACnet标准产品,从而最大程度保护用户的投资,可在二期甚至三期工程时不局限于一期的供应商。

标准统一的用户界面(Internet标准浏览器),改善运行效率,可省去购买传统系统中前段工作站的费用。

采用标准部件(特别是控制软件),如图形化的时间表、PID控制、模拟量刻度表,降低开发和维护费用。

采用的控制系统架构与当今的信息系统架构相同,完全使用大楼的综合布线系统;完全溶于Ethnet局域网或Internet/Intranet网;方便地开发出今后企业管理系统所需的许多增至应用。(如实现全球范围的电子政务、电子商务、全球物流管理、远程监督各分支系统、能耗统计、计费控制…..

最先进的E-mailBP机,FAX,手机短信报警功能,可为整个系统故障的及时排除提供保障。

使用硬件应用控制引擎与各设备监控子系统直接连接,相对于采用Windows环境下的OPCDDE,系统运行效率大幅提高。

完善的系统管理工具,系统能够提供方便的备份服务功能,可将所建的各控制站点及所及所记录的数据以压缩文件的格式进行备份。此外,对于一个大的网络来说,能建立更健全的监控设备管理功能。

智能化集成系统的要求,不仅能胜任对单一大楼的各机电设备或系统的集成管理,还能够为更多大楼、项目、和下属企业的集中、统一管理提供最为简单、经济的手段。

针对以上要求,我们认为本工程的系统集成是将本项目建筑内的若干个既相对独立又相互关联的系统组成具有一定规模的大系统的过程,这个大系统不是子系统的简单堆积,而是把现有的分离的设备、功能、信息组合到一个相互关联的、统一的、协调的系统之中,从而能够把先进的高技术成果,巧妙灵活地运用到现有的智能建筑系统中,以充分发挥其更大的作用和潜力。

本工程的集成系统是统率相应子系统的一体化集成系统,能够实现本工程底层设备、中间层通讯网络和上层应用信息资源的采集、存储和共享,能为本工程今后的管理提供先进的手段、科学的信息依据,能为本工程的决策者、管理者和使用者提供高效、优质服务。
